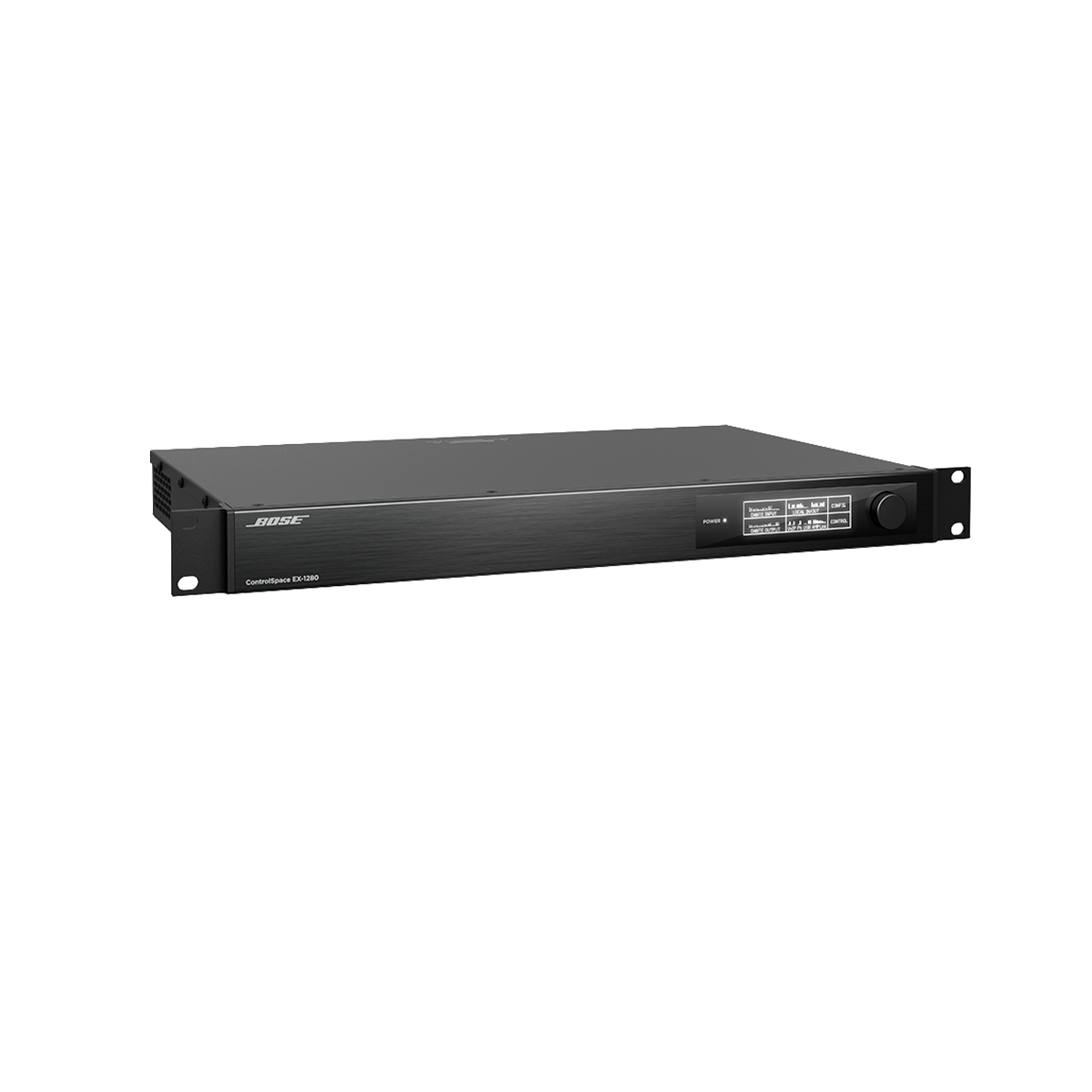

Con un diseño de arquitectura abierta y una sola unidad de rack, el ControlSpace EX-1280 es un robusto procesador de señal digital equipado para aplicaciones de procesamiento de audio de uso general. Doce entradas analógicas de micrófono/línea, ocho salidas analógicas, una salida AmpLink Bose Professional y conectividad Dante 64 × 64 permiten una configuración flexible y un control del sistema de sonido de alta calidad. El software ControlSpace Designer simplifica el proceso de configuración con programación de arrastrar y soltar, lo que hace que la configuración sea rápida y sencilla.
CARACTERÍSTICAS
- Arquitectura abierta, diseño 1RU para aplicaciones de uso general y megafonía
- La conexión USB facilita la integración con fuentes de audio de PC
- La red de audio Dante admite 64 × 64 canales de audio para la conexión a otros productos compatibles con Dante, incluidos micrófonos, amplificadores, mezcladores y terminales nativos integrados en Dante.
- La salida AmpLink proporciona 8 canales de audio digital sin comprimir y de baja latencia a los amplificadores equipados con AmpLink Bose Professional

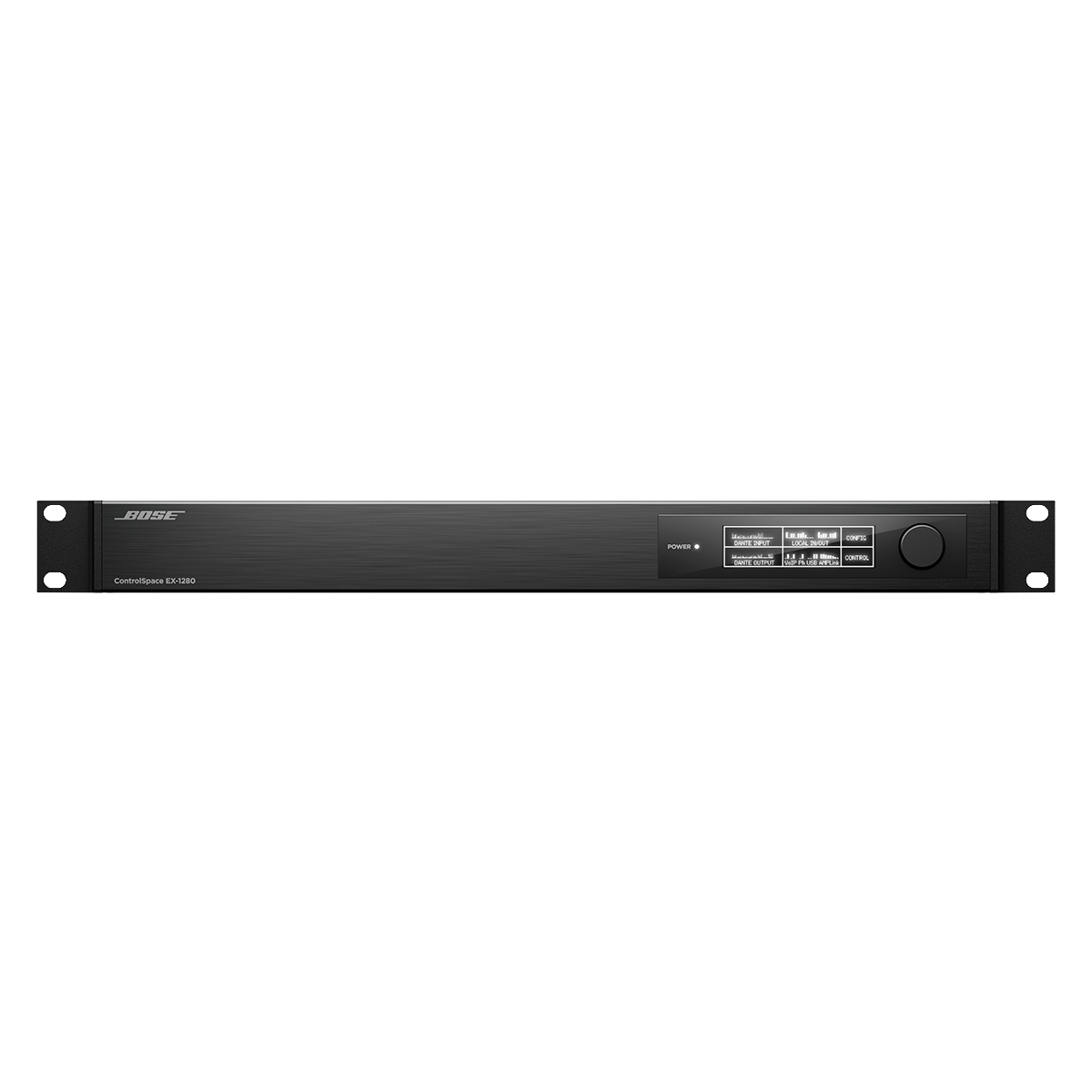

- La interfaz del panel frontal incluye una gran pantalla OLED y un codificador giratorio para configurar los parámetros de red y supervisar la actividad de los canales.
- GPIO (5 entradas/5 salidas) y serie para la interconexión con dispositivos externos y sistemas de control
APLICACIONES
Diseñado para una amplia gama de aplicaciones, incluyendo:
- Recintos de artes escénicas
- Estadios y arenas
- Lugares de culto
- Hoteles
- Espacios multiuso
- Juzgados y salas de audiencias
- Parques de diversiones
ESPECIFICACIONES TÉCNICAS
AMPLIFICACIÓN
- Separación de canales (diafonía)
- < -105 dB at +4 dBu, 1 kHz input signal
- Rango dinámico
- > 115 dB, ponderación A, 20 Hz – 20 kHz, entrada analógica a salida analógica
- Respuesta de frecuencia
- 18 Hz – 20 kHz (+0,8 dB/-0,2 dB), referencia 1 kHz
- THD+N
- < 0.003% at +4 dBu (A-weighted, 20 Hz – 18 kHz) / < 0.01% at +44 dBu (A-weighted, 20 Hz – 18 kHz)
CANCELACIÓN DEL ECO ACÚSTICO (AEC)
- Habilitado para AEC
- No
ENTRADAS DE AUDIO, ANALÓGICAS
- Canales
- 12 balanceado, micro/línea
- Conectores
- (1) Eurobloque de 6 patillas, 3,81 mm, desmontable
- Ruido de entrada equivalente
- -118 dB a 44 dB de ganancia
- Ajustes de ganancia
- 0 dB, +14 dB, +24 dB, +32 dB, +44 dB, +54 dB, +64 dB
- Impedancia de entrada
- 12 kΩ a 1 kHz, con o sin alimentación fantasma
- Nivel máximo de entrada
- +24 dBu
- Alimentación fantasma
- 48 V CC, 10 mA, seleccionable por software por entrada
ENTRADAS/SALIDAS DE AUDIO, DIGITAL
- Canales
- 64 Dante in × 64 Dante out, primario/secundario / 8 AmpLink out
- Conectores
- (2) RJ-45 entrada/salida Dante / (1) RJ-45 salida AmpLink
- Tipo
- Dante (entrada/salida), AmpLink (salida)
SALIDAS DE AUDIO, ANALÓGICAS
- Canales
- 8 equilibrado, línea
- Conectores
- (6) Eurobloque de 6 patillas, 3,81 mm
- Nivel máximo de salida
- +24 dBu
- Impedancia de salida
- 200 Ω
CUMPLIMIENTO
- EMC
- EN 55032:2015, EN 61000-3-2:2014, EN 61000-3-3:2013, EN 55035:2017, FCC Parte 15B Clase A, AS/NZS CISPR 32:2015, ICES-003 Clase A, CISPR13
- Certificado EN 54-24
- No
- Seguridad
- UL60065 (8ª edición), CAN/CSA-C22.2 nº 60065 (8ª edición), IEC/EN60065 (8ª edición), UL62368-1 (2ª edición), CAN/CSA-C22.2 nº 62368-1-14 (2ª edición), IEC/EN 62368-1 (2ª edición)
ENTRADAS DE CONTROL
- Rango de tensión, analógico
- 0 V – 3,3 V (5 V máximo)
- Rango de tensión, digital
- 0 V – 3,3 V (umbral de 1,6 V)
SALIDAS DE CONTROL
- Salidas de control
- (5) digital, Euroblock de 6 patillas, 3,81 mm, desmontable
- Tensión de salida
- High: 8 V (open circuit), 2.5 V at 10 mA / Low: < 1 V at 100 mA, push-pull
ELÉCTRICO
- Conector de red
- Entrada IEC 60320-C14
- Tensión de red
- 85-264 VCA, 50/60 Hz
- Consumo de energía
- 35 W típicos a 40 °C (104 °F) ambiente
- Disipación de potencia
- 60 W (205 BTU/h, 52 kcal/h)
GENERAL
- Conexión de interfaz de ordenador
- RJ-45 (Dante), a través de router de red o conmutador
- Aplicaciones de software
- ControlSpace Designer 5.5 o posterior (Windows)
INDICADORES Y CONTROLES
- Mostrar
- 256 × 64 OLED
- Indicadores LED de estado
- (1) LED de encendido/estado
DSP INTEGRADO
- Conversión A/D y D/A
- 48 kHz / 24 bits
- Latencia de audio
- 1,05 ms, entrada analógica a salida analógica
- Delay (Retraso)
- 43 s
- Con DSP
- Sí
- Cálculo máximo
- 3,6 GIPS / 2,7 GFLOPS
- Procesador de señal/CPU
- Procesador DSP de 32 bits en coma fija/flotante a 456 MHz/Arm Cortex-A8 a 600 MHz
- Frecuencia de muestreo/Profundidad de bits
- 48 kHz / 24 bits
ESPECIFICACIONES FÍSICAS
- Colores
- Negro
- Sistema de enfriamiento
- 2 ventiladores laterales de velocidad variable
- Disposiciones de montaje
- Orejas de rack estándar
- Peso neto
- 3,2 kg (7,1 lb)
- Temperatura de funcionamiento
- 0 °C a 40 °C (32 °F a 104 °F)
- Dimensiones del producto (Al×An×F)
- 1,7 in × 19,0 in × 11,1 in (44 mm × 483 mm × 282 mm)
- Espacios para estanterías
- 1 unidad de rack
